Wat zijn de principes van een kogelventiel?

2025-02-21

A kogelklepis een veel gebruikt industrieel apparaat dat de stroom vloeistoffen of gassen regelt door een roterende bal te gebruiken met een gat in het midden. Het eenvoudige maar effectieve ontwerp maakt het ideaal voor toepassingen die betrouwbare afsluiting en precieze stroomregeling vereisen. Laten we de belangrijkste principes verkennen achter hoe een kogelventiel functioneert.


1. BASIC WERKING

Een kogelklep werkt met behulp van een sferische schijf (de bal) met een gat (boring) door het midden. De klep wordt geregeld door de bal 90 graden te roteren om de vloeistofstroom toe te staan ​​of te blokkeren.


- Open positie: wanneer het gat uitsluit met de pijpleiding, gaat vloeistof vrij door.

- Gesloten positie: wanneer de bal loodrecht op de pijpleiding wordt gedraaid, is de stroom volledig geblokkeerd.


Deze snelle kwartieroperatie maakt kogelvensters zeer efficiënt voor aan-off-besturingstoepassingen.

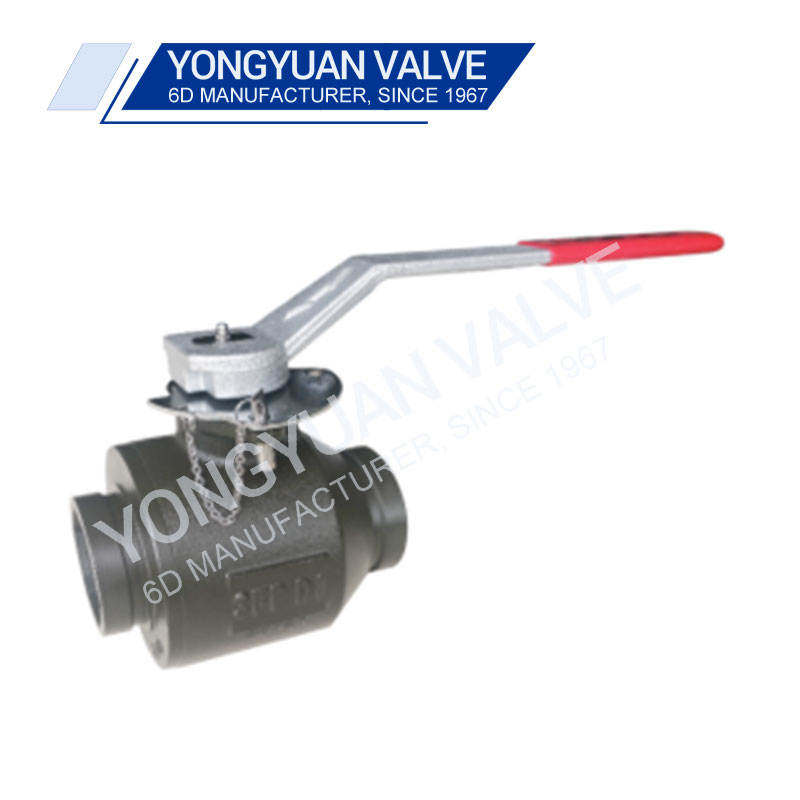

Ball Valve

2. Belangrijkste componenten van een kogelklep

Een typischkogelklepbestaat uit de volgende hoofdcomponenten:


- bal: het roterende element met een boring die de stroom regelt.

- Lichaam: de buitenste behuizing die alle componenten bij elkaar houdt.

- STEM: de as die de bal verbindt met de actuator of handvat.

- Zit: afdichtmateriaal dat zorgt voor een krappe sluiting wanneer de klep wordt gesloten.

- Handle/actuator: gebruikt om de bal te roteren voor handmatige of geautomatiseerde bediening.


3. Afdichtingsprincipe

De effectiviteit van een kogelventiel ligt in zijn strakke afdichtingsmechanisme. Zachte materialen zoals PTFE (Teflon), rubber of andere polymeren worden vaak gebruikt voor stoelen om lekvrije werking te garanderen. Sommige krachtige kogelvensters gebruiken metaal-tot-metaal afdichting voor het afhandelen van extreme temperaturen en drukken.


4. Flowcontrolemechanisme

Kogelventiel kunnen verschillende boringontwerpen hebben die van invloed zijn op hun stroomkenmerken:


- Volledige boring (volledige poort): het gat in de bal komt overeen met de pijpleidingdiameter, waardoor de stroomweerstand wordt geminimaliseerd.

- Verminderde boring (gereduceerde poort): het gat is kleiner dan de pijpleiding, wat een lichte stroombeperking veroorzaakt.

-V-port: de bal heeft een V-vormige opening, waardoor precieze stroomregeling mogelijk is in throttling-toepassingen.


5. Soorten kogelventiel

KogelkleppenKom in verschillende configuraties, afhankelijk van hun ontwerp en toepassing:


- Drijvende kogelventiel: de bal is tussen de stoelen opgehangen en beweegt iets om de afdichting te verbeteren wanneer de druk wordt uitgeoefend.

-Tunnion-gemonteerde kogelventiel: de bal is gefixeerd met extra steunen (trunnions), waardoor het geschikt is voor hoge druktoepassingen.

-3-weg of multi-poortsbalklep: maakt het afleiden van of mengstroom tussen meerdere poorten mogelijk.

- geventileerde kogelventiel: ontworpen om gevangen druk in een gesloten systeem vrij te maken.


6. Voordelen van kogelkleppen

- Snelle en eenvoudige werking: vereist slechts een kwartier om te openen of te sluiten.

- Uitstekende afdichting: zorgt voor strakke afsluiting, waardoor lekken worden voorkomen.

- Duurzaamheid: bestand tegen hoge drukken en temperaturen.

- Laag onderhoud: eenvoudig ontwerp met minder componenten vatbaar voor slijtage.


Wilt u meer details over een specifiek type kogelventiel? Laat het me weten!
