Wat is het verschil tussen een wereldklep en een poortklep?

2025-07-14

Als belangrijke apparatuur voor het regelen van de mediastroom in een pijplijnsysteem,wereldkleppenEnpoortkleppenzijn beide afgesneden kleppen, maar ze verschillen aanzienlijk in structureel ontwerp, werkkarakteristieken en toepasselijke scenario's. Onjuiste selectie kan de efficiëntie van de systeem beïnvloeden en zelfs veiligheidsrisico's veroorzaken.

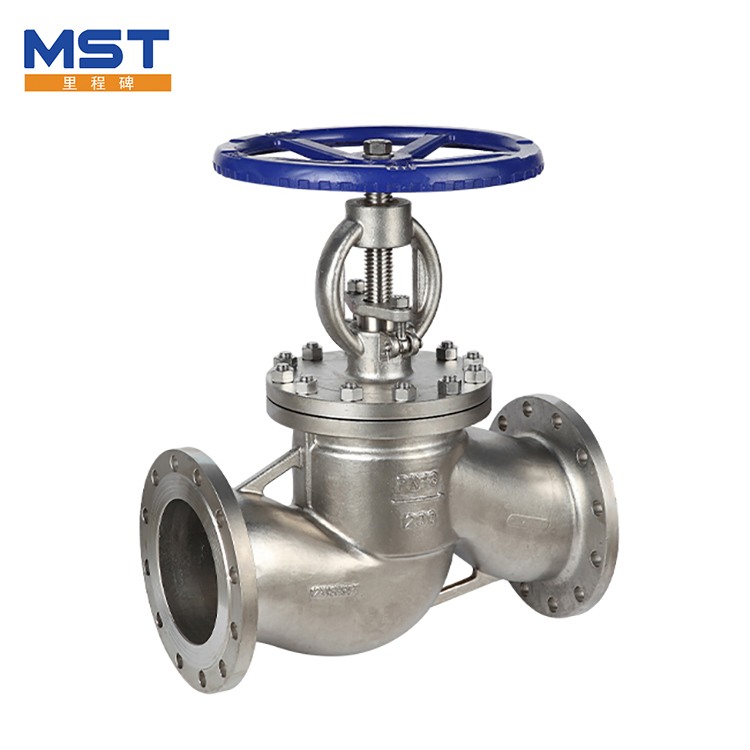

Globe Valve

Het essentiële verschil in structureel ontwerp bepaalt de functionele kenmerken. De Globe -klep neemt een "klepschijf verticale onderschepping" -structuur aan. Er is een klepstoel loodrecht op de richting van de vloeistof in het kleplichaam. De klepschijf beweegt op en neer door de schroefstang om afdichtingen te bereiken. De vloeistof moet een bocht van 90 graden maken om door het kleplichaam te stromen. De stroomweerstandscoëfficiënt (ongeveer 3-5) is veel hoger dan die van de poortklep. De poortventiel is gebaseerd op "Gate Parallel Interception". De poort beweegt verticaal langs de middellijn van de klepstoel. Wanneer volledig geopend, is de poort volledig gescheiden van het stroomkanaal. De stroomweerstandscoëfficiënt is slechts 0,1-0,5, die dicht bij de stroomcapaciteit van een korte pijp ligt.


Flowcontrole en afdichtingsprestaties hebben elk hun eigen nadruk. De klepschijf en klepstoel van de wereldklep zijn gezichtscontactafdichtingen en de afdichting is betrouwbaarder wanneer het wordt gesloten. Het is vooral geschikt voor pijpleidingen met kleine diameter met lage druk (DN15-DN100) en de stroom kan nauwkeurig worden aangepast door de opening van de klepschijf. Het wordt vaak gebruikt in gelegenheden die moeten worden aangeboden (zoals verwarmingssystemen). Het afdichtoppervlak is echter gemakkelijk te beschadigen door snelle vloeistoferosie, en de levensduur van de services is over het algemeen 10.000-20.000 keer openen en sluiten. De poort van de poortklep staat in lijn contact met de klepstoel. Er is geen smoorverlies wanneer deze volledig open is. Het is geschikt voor pijpleidingen met grote diameter (DN100-DN1000), maar het moet nauwkeurig worden uitgelijnd wanneer het wordt gesloten, anders is het gemakkelijk te lekken en stroomregeling kan niet worden bereikt. Het wordt meestal gebruikt in volledig open en volledig gesloten omstandigheden (zoals leiding van het kraanwater).


Het verschil in toepasselijke arbeidsomstandigheden is duidelijk. De wereldklep is geschikt voor het overbrengen van schone media zoals schoon water en olie. De werkdruk is meestal niet meer dan 16MPa en het temperatuurbereik is -29 ℃ tot 425 ℃. Let op de stroomrichting (lage inlaat en hoge uitlaat) tijdens de installatie, anders worden de afdichtingsprestaties verminderd. The gate valve can be used to transport media containing a small amount of particles (such as sewage), with a pressure level of up to 42MPa, a wider temperature adaptability range (-196℃ to 540℃), and no directional restrictions on installation, but it is not suitable for frequent opening and closing scenarios, and frequent operation can easily cause the gate to get stuck.


Onderhoudskosten en levensduur moeten volledig worden overwogen. De klepschijf en schroefstaafverbindingstructuur van de wereldklep zijn eenvoudig en alleen de afdichtingspakking hoeft tijdens het onderhoud te worden vervangen. De enkele onderhoudskosten zijn ongeveer 50% van de poortklep. De poortklep heeft een complexe leidende structuur tussen de poort en de klepstam. Als het vastloopt, moet het als geheel worden gedemonteerd en is de onderhoudstijd 2-3 keer die van de wereldklep. In de volledig open toestand is de stroomweerstand van de poortklep echter klein, wat het energieverbruik van de pijplijn kan verminderen en voor langdurig gebruik economischer is.


Bij het selecteren is het basisprincipe van "een selecteren van eenwereldklepvoor een kleine diameter en eenpoortklepvoor een grote diameter; Het selecteren van een wereldklep voor stroomaanpassing, het selecteren van een poortklep voor volledige opening en sluiting; Het selecteren van een wereldklep voor schone media en een poortklep voor media die deeltjes bevatten "moeten worden gevolgd. Alleen door het combineren van systeemdruk, gemiddelde kenmerken en bedrijfsfrequentie kan de optimale prestaties van de klep in het spel worden gebracht en de veilige en efficiënte werking van het leidingsysteem kan worden gewaarborgd.
