Waarom worden terugslagkleppen beschouwd als belangrijke automatische componenten in industriële vloeistofregelsystemen?

In industriële vloeistofregelsystementerugslagkleppenzijn cruciale automatische componenten die zijn ontworpen om onbedoelde terugstroming van het medium te voorkomen, apparatuur zoals pompen en motoren te beschermen en de stabiliteit van industriële processen te garanderen. Als professionele fabrikant met geavanceerde productiemogelijkheden en wereldwijde exportervaring,Tianjin Milestone Valve Companyricht zich op het leveren van hoogwaardige terugslagkleppen en andere industriële kleppen om aan diverse industriële behoeften te voldoen. Dus, begrijp jij terugslagkleppen?

Wat is een terugslagklep?

A terugslagklepis een automatische klep waarvan het sluitgedeelte (ronde klepschijf) onder zijn eigen gewicht en vloeistofdruk werkt. De primaire functie ervan is het voorkomen van terugstroming van het medium, waardoor het een onmisbaar onderdeel wordt in vloeistoftransportsystemen in verschillende industrieën. In tegenstelling tot handmatige of halfautomatische kleppen hebben terugslagkleppen geen externe stroombron nodig; hun werking wordt volledig bepaald door de dynamische druk van het medium zelf, waardoor een realtime en betrouwbare preventie van terugstroming wordt gegarandeerd.

Kernfuncties van terugslagkleppen

Terugstromen van het medium voorkomen: Dit is de meest basale functie. In leidingsystemen voorkomen terugslagkleppen het terugstromen van media wanneer de systeemdruk daalt, waardoor productieonderbrekingen worden vermeden.

Bescherming van pompen en aandrijfmotoren: Terugstroming kan ertoe leiden dat pompen omkeren, waardoor interne componenten mogelijk beschadigd raken en de aandrijfmotor overbelast raakt, wat tot kostbare stilstand leidt. Terugslagkleppen sluiten onmiddellijk bij terugstroming, waardoor dit risico wordt geëlimineerd.

Veilig lossen van media uit containers: In opslagtanks of drukvaten regelen terugslagkleppen de unidirectionele stroom van media, waardoor een veilige afvoer wordt gegarandeerd en terugstroming of verontreiniging van de sifon wordt voorkomen.

Veilige isolatie: Terugslagkleppen worden gebruikt in combinatie met schuifafsluiters om een ​​dubbel beveiligingssysteem te vormen. In hogedrukpijpleidingen voorkomen terugslagkleppen bijvoorbeeld terugstroom, terwijl schuifafsluiters handmatige isolatie voor onderhoud mogelijk maken, waardoor de algehele systeemveiligheid wordt verbeterd.

Soorten terugslagkleppen: hef- en zwenkkleppen

Op basis van de beweging van de klepschijf worden terugslagkleppen hoofdzakelijk verdeeld in terugslagkleppen en terugslagkleppen. Elk type heeft zijn unieke structurele kenmerken en toepassingsscenario's, geschikt voor verschillende industriële behoeften.

Hef de terugslagklep op

De structuur van een liftterugslagklep is vergelijkbaar met die van een schuifafsluiter, maar mist een klepsteel die de klepschijf aandrijft. De klepschijf beweegt verticaal (op en neer) langs de klepzitting om de stroom te regelen.

Werkingsprincipe

Openingsproces: Wanneer het medium van het inlaatuiteinde (onderzijde) naar het uitlaatuiteinde (bovenzijde) stroomt, duwt de inlaatdruk de klepschijf omhoog, waardoor de gecombineerde weerstand van het eigen gewicht van de klepschijf en de stromingswrijving wordt overwonnen. Hierdoor wordt de klepschijf van de klepzitting getild, waardoor het medium soepel kan passeren.

Sluitingsproces: Als het medium probeert terug te stromen, duwt de tegendruk de klepschotel naar beneden. Vervolgens drukt de klepschijf, onder zijn eigen gewicht en de tegendruk, stevig tegen de klepzitting, waardoor de pijpleiding wordt afgedicht en terugstroming wordt voorkomen.

Belangrijkste voordelen

Snelle sluitingsreactie, ideaal voor systemen met frequente drukveranderingen.

Hoge afdichtingsnauwkeurigheid in gesloten toestand, geschikt voor media met lage lekkage-eisen.

Typische toepassingen

Watertoevoer- en afvoersystemen.

Ketelvoedingswaterleidingen en stoomsystemen in energiecentrales.

Lichte industriële sectoren die een extreem hoge zuiverheid van het medium vereisen.

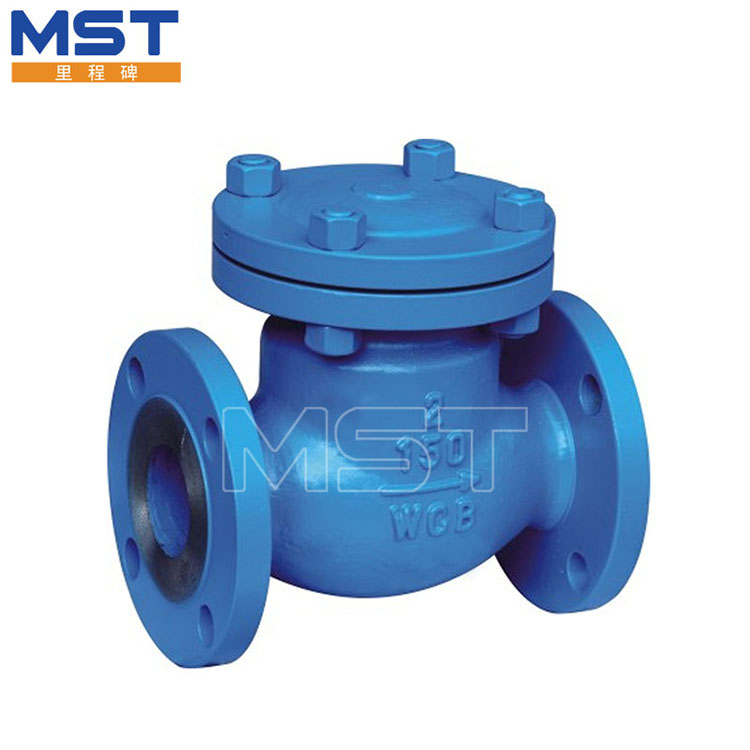

Terugslagklep van het zwenktype

De terugslagklep van het zwenktype heeft een schijf die schuin staat en op een roterende as is gemonteerd (meestal in de buurt van de klepzitting). De schijf draait om deze as om te openen of te sluiten, in plaats van verticaal te bewegen.

Werkingsprincipe

Openingsproces: Wanneer het medium in voorwaartse richting stroomt, duwt de druk ervan de schijf weg van de klepzitting, waardoor een doorgang voor het medium ontstaat. De draaihoek van de schijf wordt bepaald door de stroomsnelheid van het medium. Hogere stroomsnelheden resulteren in een grotere openingshoek, waardoor de stromingsweerstand wordt geminimaliseerd.

Sluitingsproces: Wanneer terugstroming optreedt, duwt de omgekeerde mediumdruk de schijf terug naar de klepzitting. De schijf sluit vervolgens de zitting af onder de tegengestelde druk, waardoor de terugstroming wordt gestopt. Het werkingsprincipe is vergelijkbaar met dat van de lift-type terugslagklep, maar de zwenkbeweging vermindert de slagkracht tijdens het sluiten, waardoor de levensduur van de klep wordt verlengd.

Belangrijkste voordelen

Lage stromingsweerstand, waardoor deze geschikt is voor pijpleidingen met een grote diameter of systemen met een hoge stroomsnelheid.

Eenvoudige structuur, gemakkelijk onderhoud en sterk aanpassingsvermogen aan media met lichte onzuiverheden (bijvoorbeeld afvalwater, ruwe olie).

Typische toepassingen

Olie- en gaspijpleidingen.

Thermische toevoersystemen.

Metallurgische industrie.
