Wat maakt een aan-uit-vlinderklep essentieel in moderne stroomregeling?

Aan Uit vlinderklepsystemen zijn essentiële componenten in de leiding- en procesindustrie waar snelle isolatie en stroomregeling vereist zijn. Deze kleppen dienen als betrouwbare afsluiters die in volledig open of volledig gesloten toestand werken, waardoor ze ideaal zijn voor isolatiedoeleinden in plaats van geleidelijke stroomregeling.

Deze uitgebreide gids onderzoekt alles wat u moet weten over aan/uit-vlinderkleppen - van hoe ze werken en waar ze gewend zijn tot hoe u de juiste voor uw systeem kiest, met inzichten die relevant zijn voor zowel ingenieurs, inkopers als technici.

Inhoudsopgave

1. Wat is een aan-uit-vlinderklep?
2. Hoe werken aan-uit-vlinderkleppen?
3. Waarom kiezen voor een aan-uit-vlinderklep?
4. Welke toepassingen zijn het beste voor deze kleppen?
5. Wat zijn de belangrijkste typen en kenmerken van aan-uit-vlinderkleppen?
6. Hoe selecteert u de juiste aan-uit-vlinderklep?
7. Veelgestelde vragen (FAQ)

1. Wat is een aan-uit-vlinderklep?

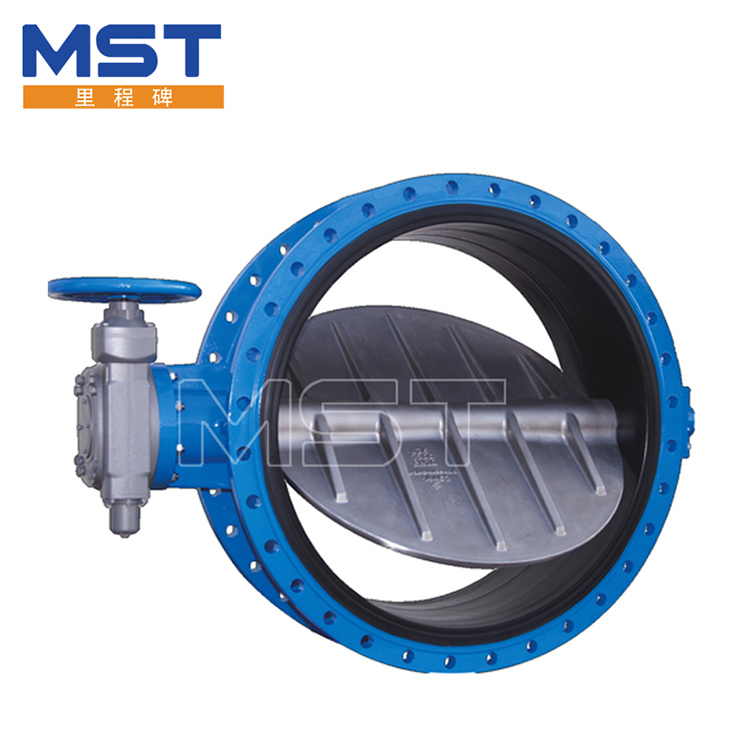

EenAan Uit vlinderklepis een kwartslag-isolatieklep die is ontworpen om een ​​volledige doorstroming mogelijk te maken of de beweging van vloeistof in een pijpleiding volledig te stoppen. In tegenstelling tot regelkleppen die proportionele regeling bieden, dienen aan/uit-vlinderkleppen als discrete bedieningselementen – volledig open of volledig gesloten – voor snelle bediening.

Deze kleppen worden algemeen toegepast vanwege hun compacte ontwerp en kosteneffectieve prestaties in vergelijking met alternatieven zoals schuif- of klepafsluiters.

2. Hoe werken aan-uit-vlinderkleppen?

Vlinderkleppen bestaan ​​uit een schijf die op een centrale as in een kleplichaam is gemonteerd. Wanneer de actuator of hendel de as 90° draait, draait de schijf om vloeistofdoorgang mogelijk te maken of de stroming te blokkeren. Deze eenvoudige kwartslagbeweging maakt een snelle bediening mogelijk, wat cruciaal is voor veel industriële isolatietoepassingen.

Kerncomponenten

• Kleplichaam– Bevat interne onderdelen en is verbonden met de pijpleiding.
• Schijf– De beweegbare plaat die de stroom regelt.
• Schacht/steel– Brengt beweging over van actuator naar schijf.
• Zitplaats– Zorgt voor een afdichting als de klep gesloten is.
• Aandrijving– Handmatig, pneumatisch of elektrisch apparaat dat de beweging van de schijf regelt.

3. Waarom kiezen voor een aan-uit-vlinderklep?

Aan-uit-vlinderkleppen bieden meerdere voordelen waardoor ze de voorkeur genieten in verschillende industrieën:

• Snelle activering:Snelle kwartslagbewegingen verbeteren de responstijd voor isolatietaken.
• Compact en lichtgewicht:Kleinere voetafdruk dan veel andere klepontwerpen.
• Kosteneffectief:Lagere productie- en onderhoudskosten dankzij de eenvoudige constructie.
• Lage drukval:Minimale obstructie wanneer deze volledig open is, zorgt voor een efficiënte doorstroming.
• Flexibele bediening:Bedienbaar via handmatige handgrepen of geautomatiseerde actuatoren voor afstandsbediening.

4. Welke toepassingen zijn het beste voor deze kleppen?

Aan-uit-vlinderkleppen worden vaak aangetroffen in de volgende sectoren:

• Water- en afvalwaterzuivering– Afsluiten van de stroming in grote pijpleidingen.
• HVAC-systemen– Het isoleren van delen van verwarmings- of koelcircuits.
• Industriële processen– Bulkchemicaliënbehandeling en installatie-isolatietaken.
• Olie- en gaspijpleidingen– Snelle noodisolatie.
• Zee- en energiecentrales– Grote toepassingen voor stroombeheer.

5. Wat zijn de belangrijkste typen en kenmerken van aan-uit-vlinderkleppen?

Er zijn meerdere configuraties en materialen die de klepkeuze beïnvloeden:

Materiaalkeuzes – zoals roestvrijstalen, gietijzeren of polymeervoeringen – hebben invloed op de corrosiebestendigheid en temperatuur-/drukbehandeling.

6. Hoe selecteert u de juiste aan-uit-vlinderklep?

Houd rekening met de volgende criteria:

• Mediatype:Vloeistoffen, gassen, slurry: kies het materiaal op de juiste manier.
• Druk- en temperatuurwaarden:Zorg voor compatibiliteit met procesomstandigheden.
• Eindverbinding:Wafer- of noktype op basis van installatiebehoeften.
• Activeringsmethode:Handleiding voor eenvoudige systemen, pneumatisch/elektrisch voor automatisering.
• Certificering en normen:Naleving van API, ISO of ANSI waar vereist.

7. Veelgestelde vragen (FAQ)

Wat is het verschil tussen aan/uit en regelende vlinderkleppen?
Aan/uit-vlinderkleppen zijn ontworpen voor discrete regeling (volledig open of gesloten), terwijl regulerende vlinderkleppen proportionele debietregeling mogelijk maken met feedbacksignalen voor nauwkeurige modulatie.

Kunnen aan/uit vlinderkleppen worden geautomatiseerd?
Ja – ze kunnen worden uitgerust met pneumatische of elektrische actuatoren voor bediening op afstand of automatisch in industriële omgevingen.

Zijn vlinderkleppen geschikt voor hogedruktoepassingen?
Standaard vlinderkleppen kunnen gemiddelde druk goed aan, maar voor zeer hoge druk of kritische isolatietaken moeten hoogwaardige of drievoudige offset-ontwerpen worden overwogen.

Hoe vaak moeten deze kleppen onderhouden worden?
Onderhoudsschema's variëren per toepassing, maar regelmatige inspectie van afdichtingen en actuatoren zorgt voor betrouwbare prestaties en een lange levensduur.

Welke industrieën vertrouwen het meest op aan/uit-vlinderkleppen?
Waterbehandelings-, HVAC-, chemische verwerkings-, maritieme en algemene industriële sectoren waarderen vaak de snelle, betrouwbare afsluiting door aan/uit-vlinderkleppen.
